产品概述
本焊接机械手采用DSP和EPGA技术可实现4—5轴的联动,通过XYZ三轴精确同步移动,R轴配合焊枪任意角度旋转,从而实现任意工件的平面和三维曲线自动化焊接,可以模仿焊接机械手完成焊接工作,具有工人操作简单,无需专业焊接技工,工作效率为人工的1.5到2倍以上,且具有焊接质量稳定,产品外观美观,是目前五金企业在人力紧张的情况下,设备升级选择。
产品特点
1 焊接机械手采用示教编程方式,只要用手动方式在焊接轨迹上取相应的点,系统自动生成要焊接的轨迹。大大节省编程时间且学习简单,易学易用。
2 执行部分全部采用绝对值伺服电机,实现了高精度、高速度、高稳定性。还具有断电记忆功能。
3 传动部分全部采用高精度滚珠丝杆和进口直线导轨,提供了设备的重复定位的精度和高速运动时的平稳性。
4 适合铜、铝、不锈钢、碳钢等多种金属材料的焊接。
5 可以双工位焊接,一工位焊接时,二工位装工件,效率高。
6 机械 、电气部分多重保护,确保使用者人身安全和设备可靠运行。
7 该焊接机械手的价格只是进口关节机器人的30%左右,大大降低使用成本,是真正用得起的焊接机械手。
主要技术参数
名称 |
单位 |
型号 |
|||
HY1505-4 |
HY1806-4 |
HY2106-4 |
HY2506-4 |
||
焊接速度 |
mm |
0-300mm/s |
0-300mm/s |
0-300mm/s |
0-300mm/s |
空行速度 |
mm |
0-700mm/s |
0-700mm/s |
0-700mm/s |
0-700mm/s |
X轴行程 |
mm |
0-1500 |
0-1800 |
0-2100 |
0-2500 |
Y轴行程 |
mm |
0-500 |
0-600 |
0-600 |
0-600 |
Z轴行程 |
mm |
0-450 |
0-450 |
0-450 |
0-450 |
R轴行程 |
度 |
0-400 |
0-400 |
0-400 |
0-400 |
编程方式 |
|
示教编程 |
示教编程 |
示教编程 |
示教编程 |
额定电压 |
V |
AC-220V |
AC-220V |
AC-220V |
AC-220V |

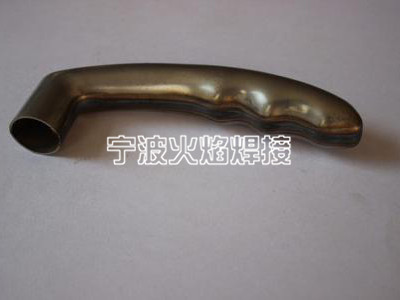

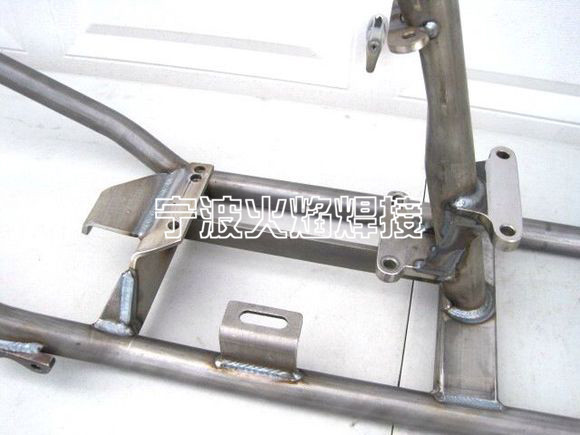

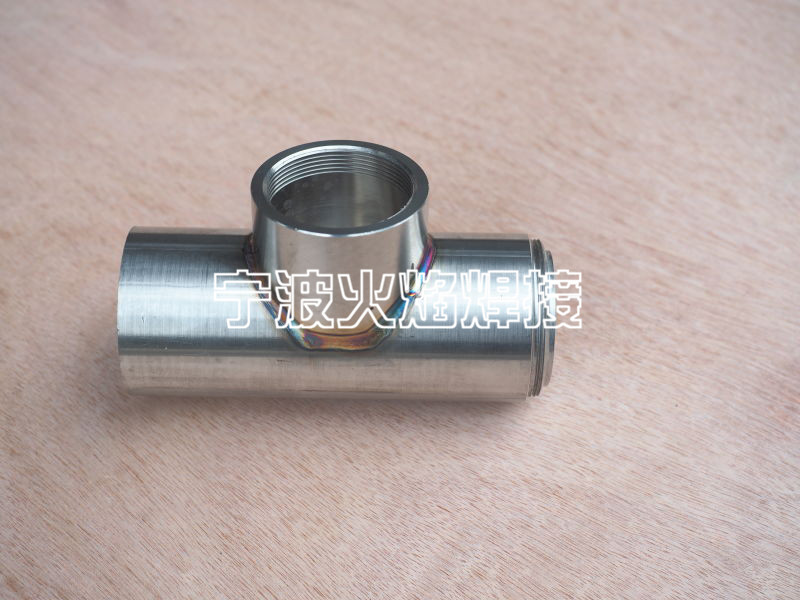

焊接效果展示:
